الوصلات
الغرض الأساسي من استخدام الوصلات في أنظمة الأنابيب هو الربط أنبوبين أو أكثر . وتستخدم الوصلات في أنظمة الأنابيب في للاتصال بينهم ، لتتناسب مع الأحجام والأشكال المختلفة ، في حال لزم الأمر لتوفير طريقة ربط بينهما إذا كانت مواد المواسير غير المتشابهة ، تستخدم في نظام واحد و أغراض أخرى مثل التنظيم أو تغيير اتجاه أو لتوصيل الأنابيب بالمعدات . أيضا تستخدم لفتح أو إغلاق الأنبوب

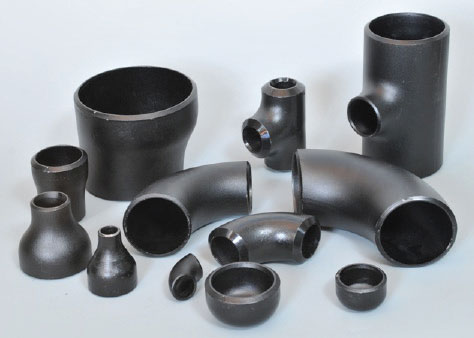

1. وصلات حديد
Standard – Grade
- A 234 WPB 420WPL (Low Temperature).
Finish
- Black
Size Range
- From 1/2” Up To 60”
Schedule
- 10, 20, 30, std, 40, 60, xs.80.100.120.140.160.xxs

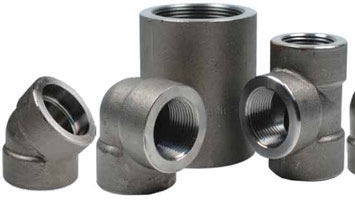

Standard – Grade
- 105 N , 350 LF1, LF2, LF3 .. (Low Temperature).
Finish
- Black or Galvanized
Size Range
- From 1/8”up to 4”
Size Range
- From 1/8”up to 4”
Connection Type
- NPT & (Threaded) & SW (Socket Weld)
Class Pressure
- 2000-3000-6000 (Psi)
Standard – Grade
- ASTM A-536. (Nuts and bolts ASTM A-183 or A-449)
Finish
- Red Colour
Material & class pressure
- Ductile iron , 150 – 1000

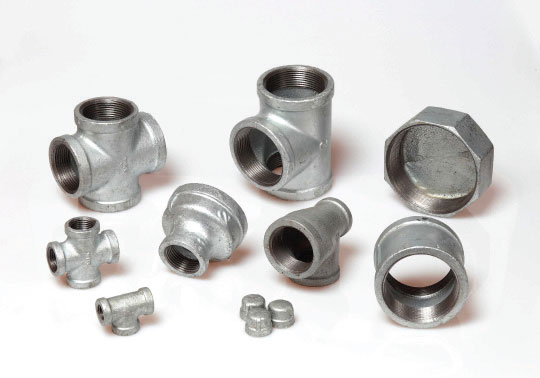

Standard – Grade
- A197
Finish
- Black Malleable Iron (BMI) Galvanized Malleable Iron (GMI).
Size Range
- 1/8” up to 6”( 150- 300)
Connection Type
- NPT / BSPT (The thread angle is 60° for NPT threads: 55° for BSPT/BSPP threads)

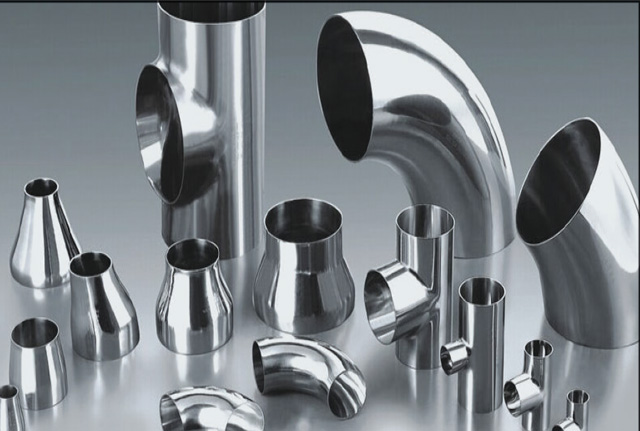

2.وصلات حديد ستانليس ستيل
Standard – Grade
- A 403
Finish
- 304/304L & 316/316L
Size Range
- From 1/2” up To 36”
Schedule
- 10,20,30,STD,40,60, XS ,80,100,120,140,160 & XXS

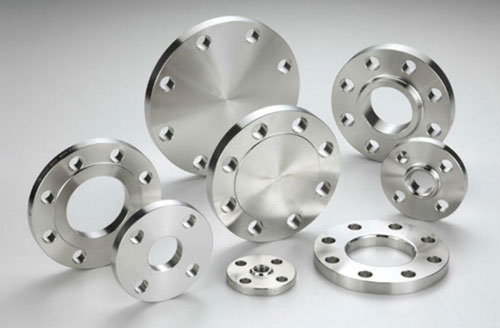

3.فلنجات وإكسسوارات
Standard – Grade
- A197
Finish
- Black Malleable Iron (BMI) Galvanized Malleable Iron (GMI).
Size Range
- 1/8” up to 6”( 150- 300)
Connection Type
- NPT / BSPT (The thread angle is 60° for NPT threads: 55° for BSPT/BSPP threads)
Standard – Grade
- A182
Class
- 150,300,600,900,1500,2500,3000
Size Range
- From 1/2” up to 60”
Flanges Tack Class & Schedule
- W/N – S/W

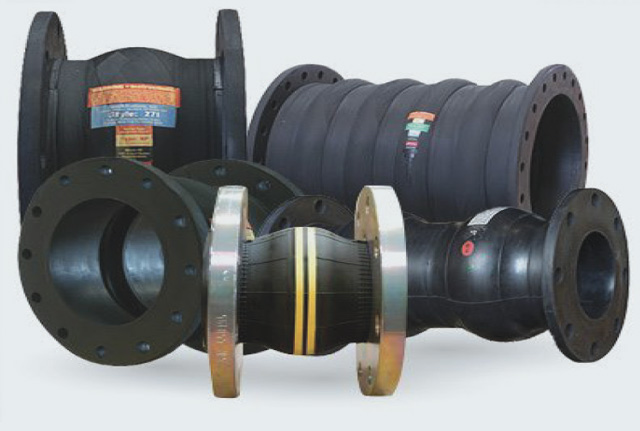

4.مفصل التمدد المطاطي
Standard – Grade
- 14000kg / m2
Finish
- Rubber
Size Range
- From 1/2” x 2” up to 25 mm From 1/2”x 5” up to 38 mm 6” to above up to 50 mm
Material
- Compounded Rubber
نظام وصلات الأنابيب:
يغطي اختبار ASTM D – 2466 الجدول رقم ٤٠
يغطي اختبار ASTM D – 2467 الجدول رقم ٨٠
يغطي اختبار ASTM F 441 / F 441M
يغطي اختبار ASTM F – 439 CPVC أنابيب CPVC في جدول رقم ٨٠
يغطي اختبار ASTM D – 2466 الجدول رقم ٤٠
ELBOW 90°
ELBOW 45°
COUPLING
TEE 90°
WYE eq 45°
ELBOW Door 90° With Acces Cap
TEE with Access Cap
P – Trap
Tee Cross
Tee Sanitary
Floor
End Cap
Reducer Bushing
يغطي اختبار ASTM D – 2467 الجدول رقم ٨٠
ELBOW 90°
Tee 90°
COUPLING
Reducer Bushing
يغطي اختبار ASTM F 441 / F 441M
ELBOW 90°
TEE 90°
COUPLING
TEE 90°
يغطي اختبار ASTM F – 439 CPVC أنابيب CPVC في جدول رقم ٨٠
TEE Brass D 90
Male Adapter
Elbow- Brass D 90°
